오실로스코프를 이더넷(LAN)으로 연결하여 크롬 브라우저의 Web Control 기능을 설정하는 방법에 대해 안내드립니다. 추가적으로 FTP 기능을 활용하여 오실로스코프에 저장된 파일을 PC상으로 가져오는 작업도 함께 해보겠습니다.
먼저 오실로스코프와 PC를 네트워크로 연결하고 통신 설정을 확인해야 합니다.
물리적 연결: 오실로스코프 뒷면의 LAN 포트와 PC 또는 네트워크 허브(공유기)를 이더넷 케이블로 연결합니다.
IP 주소 확인:
오실로스코프 화면 하단의 기능 탐색 아이콘을 누르고 Utility > I/O > LAN 메뉴로 진입합니다.
네트워크 환경에 따라 다음 3가지 모드 중 하나만 선택하여 설정해야 합니다.
Auto IP: PC와 오실로스코프를 1:1로 직접 연결할 때 사용합니다.
DHCP: 공유기나 허브를 통해 연결하여 자동으로 IP를 할당받을 때 'ON'으로 설정합니다.
Static IP: 특정 네트워크 환경에서 수동으로 IP 주소를 입력해야 할 때 사용합니다.
설정된 IP 주소(예: 192.168.1.20)를 확인합니다.
PC의 웹 브라우저(크롬 등)를 사용하여 오실로스코프에 접속합니다.
접속 방법: 브라우저 주소창에 오실로스코프의 IP 주소를 입력합니다 (예:

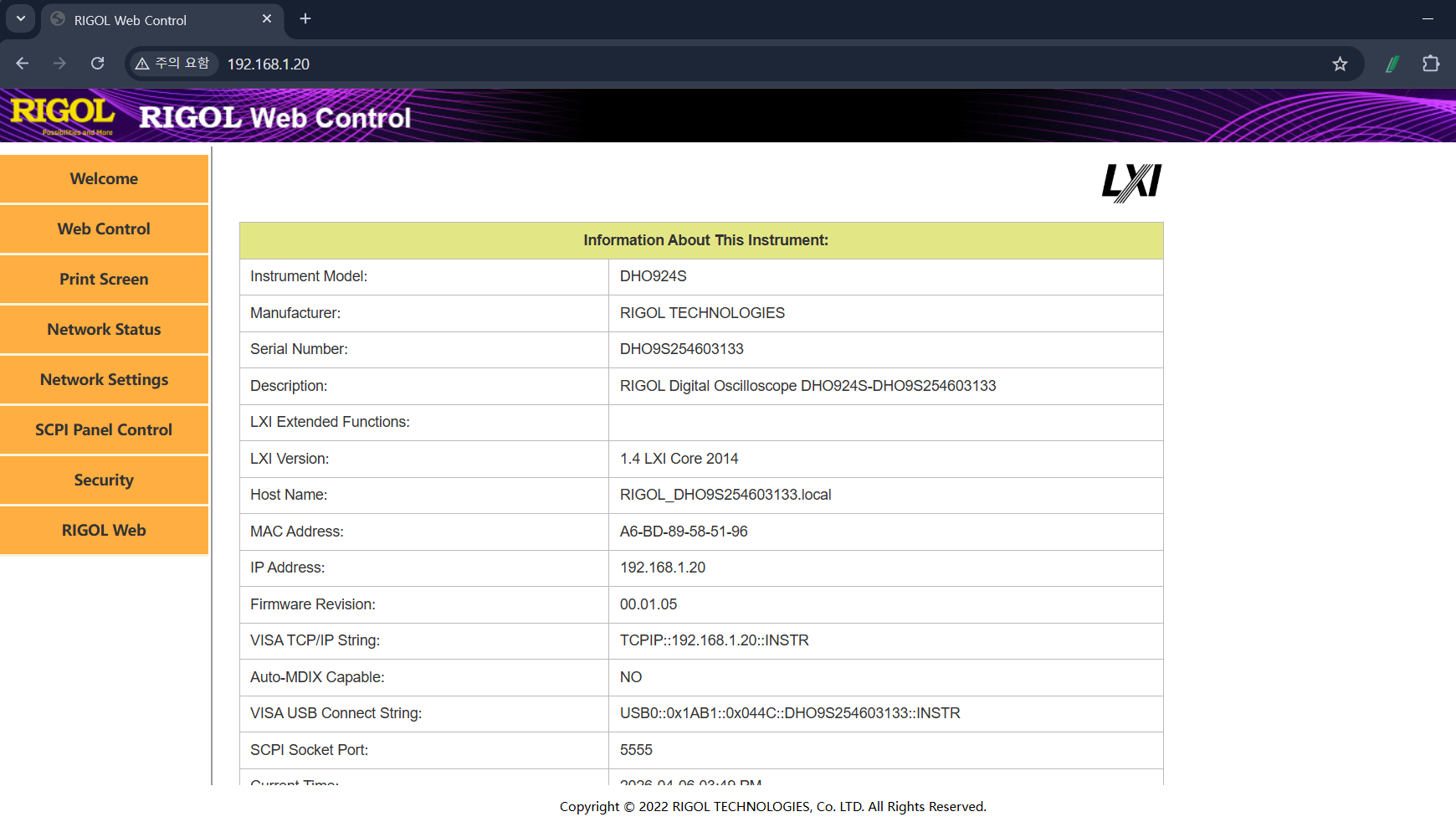

http://192.168.1.20).Web Control 실행: 접속 후 나타나는 웹 페이지에서 아래 이미지와 같이 Web Control 메뉴를 클릭합니다. 이제 브라우저 화면에 오실로스코프의 인터페이스가 표시되며, 마우스로 실제 장비처럼 조작할 수 있습니다.

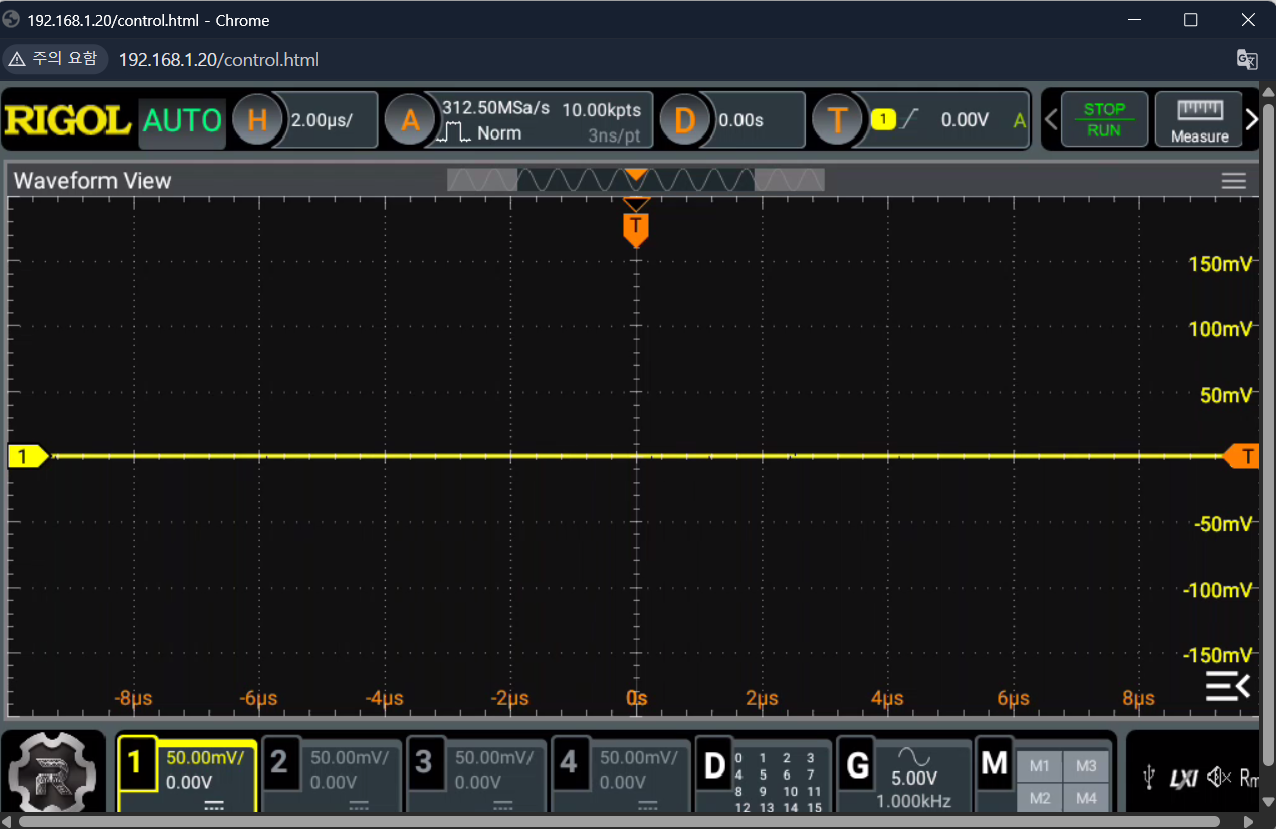

WEB CONTROL 버튼을 클릭 시 별도의 창이 열리며 오실로스코프의 스크린과 동일한 화면이 미러링 됩니다.

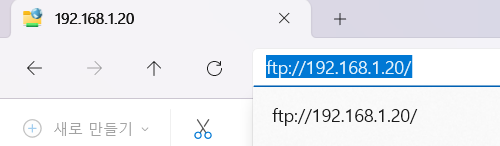

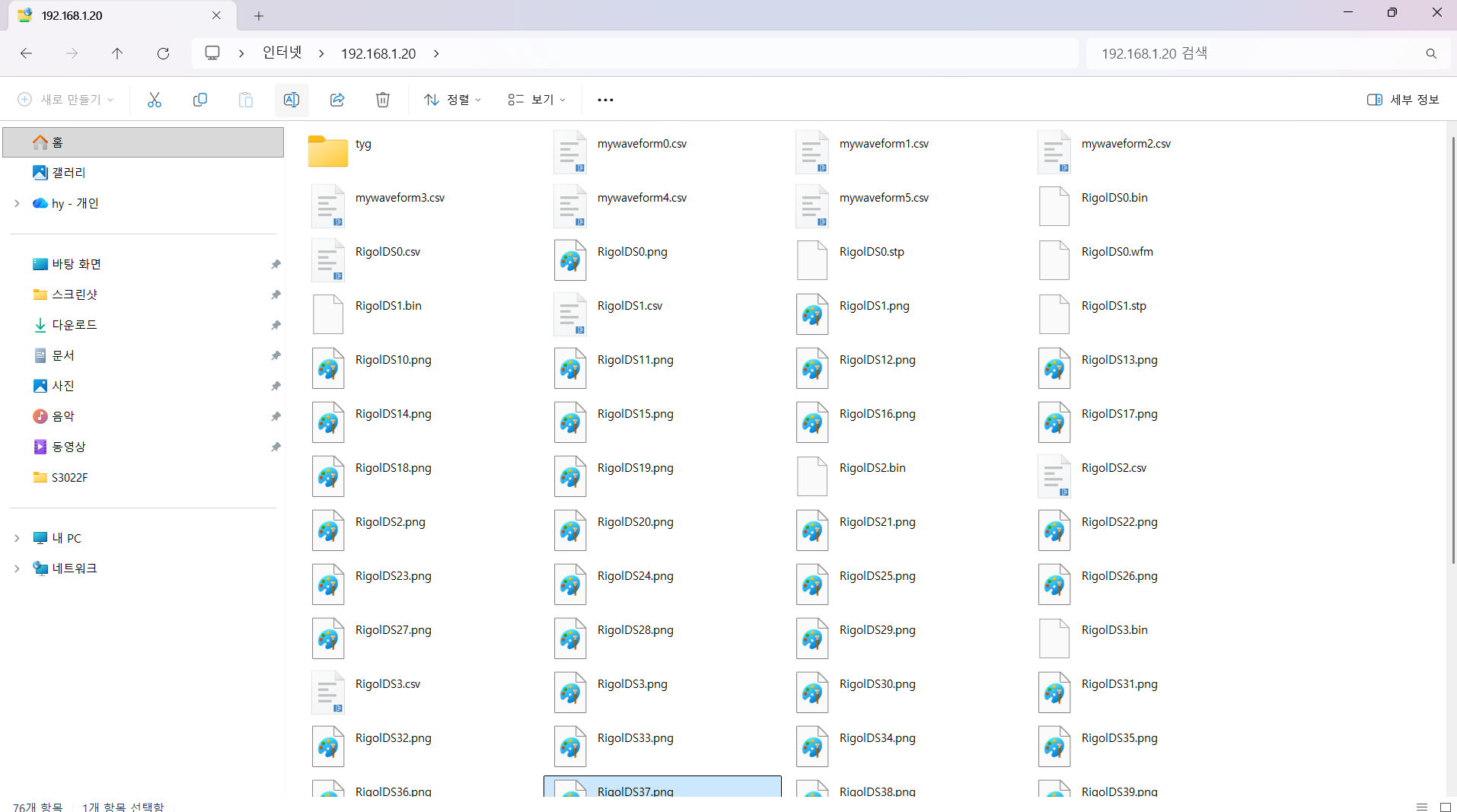

FTP 설정방법은 매우 간단합니다. 오실로스코프 주소를 ftp로 (예: ftp://192.168.1.20)로 변경합니다. 그 후 파일관리자 주소창에 입력하면 오실로스코프 내장된 디스크에 접속할 수 있습니다.
이상으로 오실로스코프 원격제어 및 FTP설정 관련하여 알아봤습니다.
