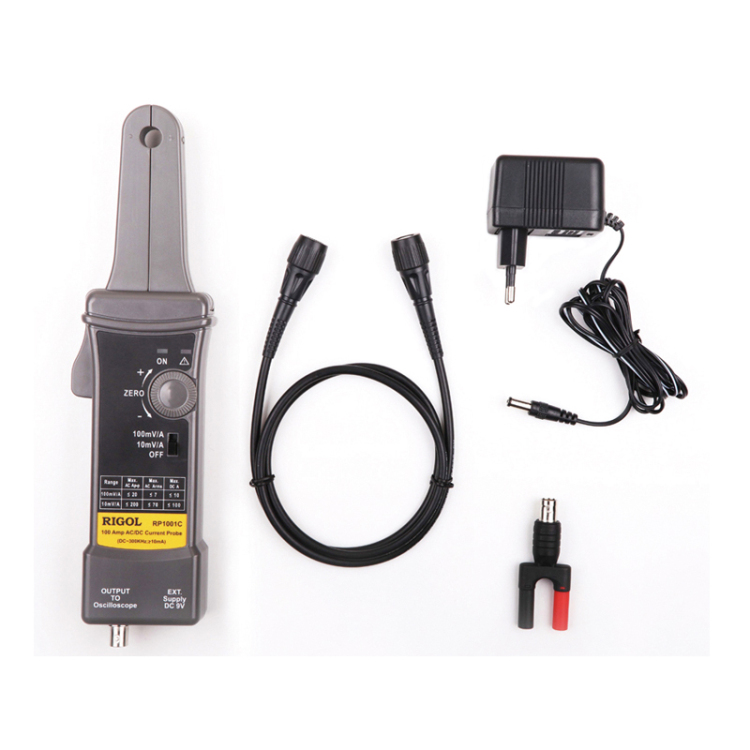

오실로스코프는 기본적으로 전압을 측정하는 장비입니다. 전류 프로브는 전류를 전압 신호로 변환하여 보내주는데, 스코프 화면에서 "1V라고 찍힌 것을 실제로는 몇 A로 읽을 것인가"를 결정하는 것이 바로 배율(Attenuation) 설정입니다.
500mV/A 설정 시: 프로브가 1A를 0.5V로 줄여서 보냅니다. 스코프 입장에서는 들어온 0.5V를 다시 2배(2X) 해야 원래의 1A라는 숫자가 나옵니다. 따라서 2X 설정이 맞습니다.
50mV/A 설정 시: 프로브가 1A를 0.05V로 아주 작게 줄여서 보냅니다. 스코프 입장에서는 이 0.05V를 20배(20X) 해야 원래의 1A가 됩니다. 따라서 20X 설정이 맞습니다.
단순히 숫자 배율만 맞추는 것보다, DHO924S의 설정을 통해 단위를 아예 A(암페어)로 바꾸면 훨씬 직관적입니다.
Unit(단위) 변경: 채널 메뉴에서 단위를 V에서 A로 변경하세요.
Attenuation(배율) 입력: 위에서 정리한 대로 2X 또는 20X를 입력하세요.
결과: 이렇게 하면 스코프 화면 옆의 수직 눈금이 V가 아니라 A로 표시되어, 별도의 계산 없이 화면에 보이는 수치 그대로를 전류값으로 읽을 수 있습니다.
결론: 정리하신 "500mV/A = 2X, 50mV/A = 20X"는 정확한 설정값입니다. 그대로 사용하시면 됩니다!
측정 대상: 약 7A 미만의 비교적 작은 전류를 측정할 때 사용합니다.
장점: 출력 감도가 높아서 오실로스코프 화면에서 신호의 노이즈가 적고 더 깨끗한 파형을 볼 수 있습니다.
정밀도: 20mA에서 14A 피크 범위 내에서 오차가 적어 정밀한 데이터 확인이 가능합니다.
측정 대상: 7A 이상의 큰 전류나 모터 기동 전류처럼 순간적으로 높은 피크가 발생하는 경우에 사용합니다.
최대 한도: 최대 70A(DC) 또는 140A(AC p-p)까지 측정할 수 있습니다.
주의: 신호가 너무 크면 프로브의 Overload 지시등(빨간색)이 깜빡이는데, 이때는 반드시 50mV/A로 범위를 넓혀야 합니다.
모를 때는 큰 범위부터: 측정하려는 전류의 크기를 잘 모를 때는 먼저 50mV/A 설정으로 확인한 후, 전류가 작다면 500mV/A로 옮겨서 정밀하게 측정하는 것이 안전합니다.
미세 전류 측정 시: 만약 500mV/A에서도 신호가 너무 작다면, 매뉴얼의 권장 사항대로 도선을 프로브 클램프에 여러 번 감아서(Loop) 측정하면 감도를 2배, 4배로 더 높일 수 있습니다.
