DHO800/DHO900 시리즈 오실로스코프에서 외부 메모리를 사용하여 이미지를 저장하려면 다음 단계를 따르세요. 하기 내용은 오실로스코프 언어 설정을 한글로 설정하셨다는 가정하에 드리는 안내 입니다.

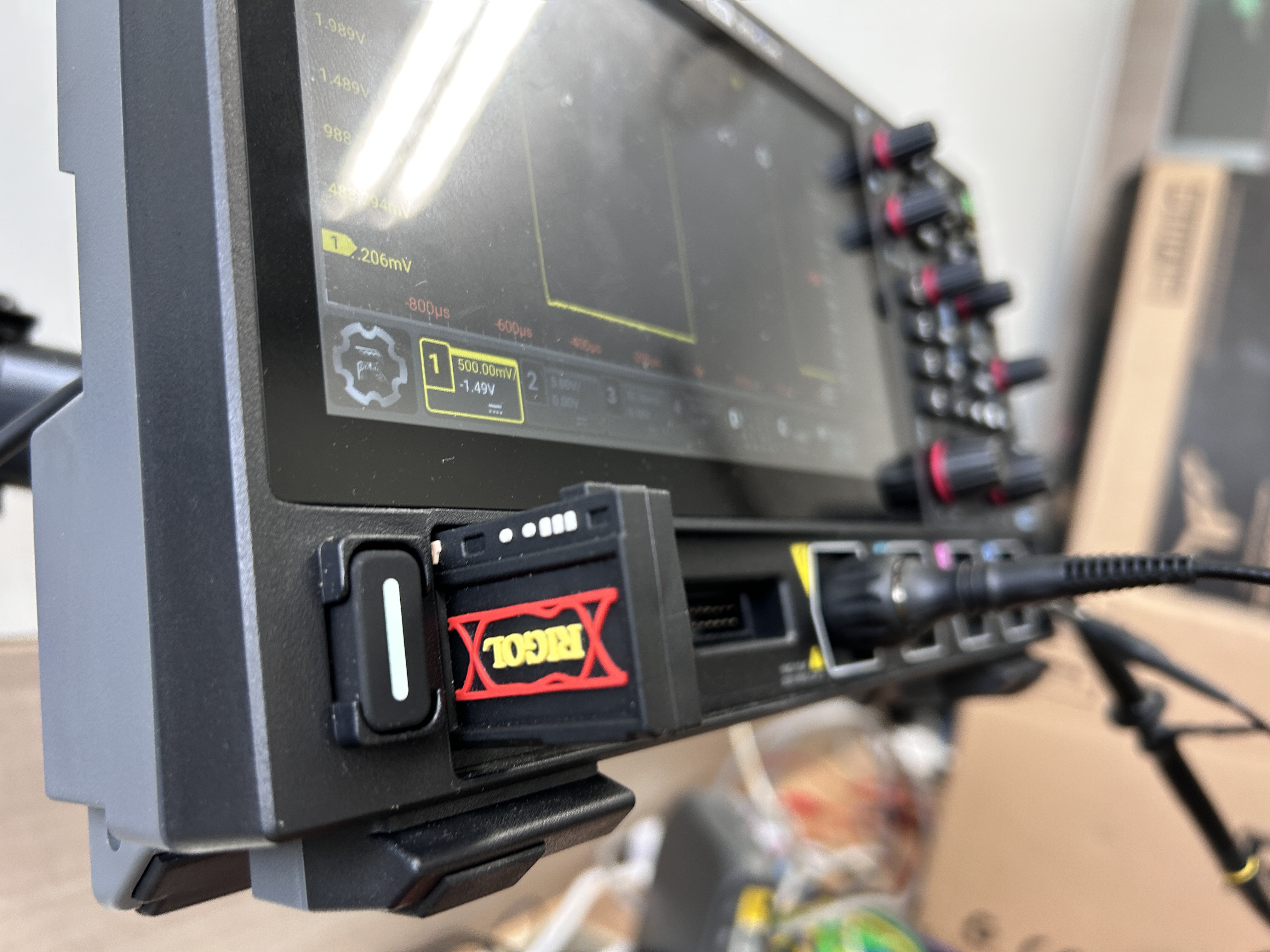

USB 저장 장치를 오실로스코프 전면 패널에 있는 USB HOST 포트에 연결하세요. 저장 장치는 FAT32 또는 NTFS 형식으로 포맷되어 있어야 합니다.

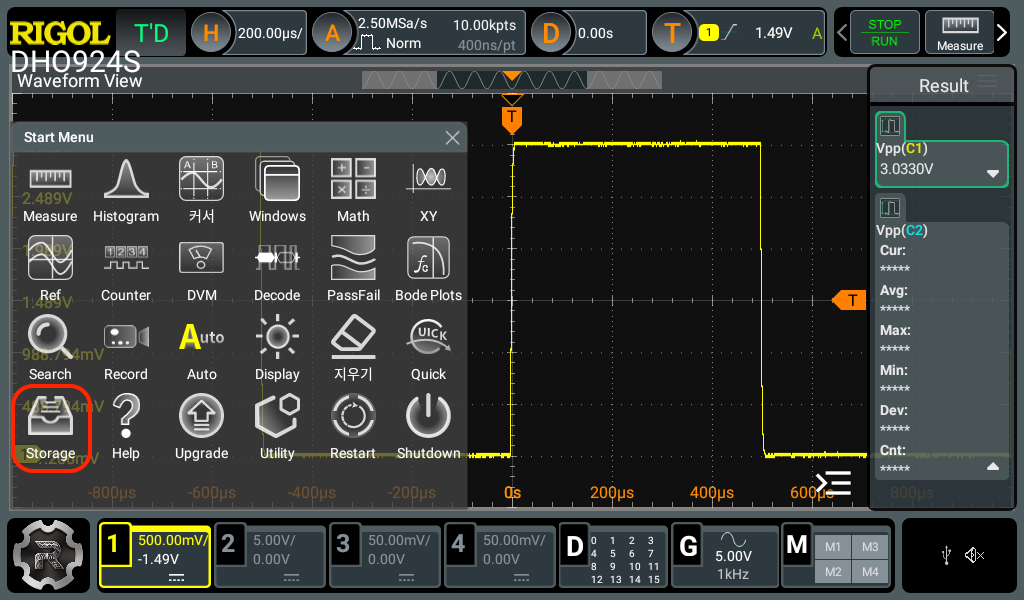

• 화면 왼쪽 하단의 기능 탐색 아이콘을 탭하세요.
• “STORAGE”을 선택하여 저장 설정 메뉴로 들어갑니다.
• 저장 메뉴에서 “저장” 탭을 선택합니다.
• 드롭다운 목록에서 “이미지 저장”을 선택하세요.

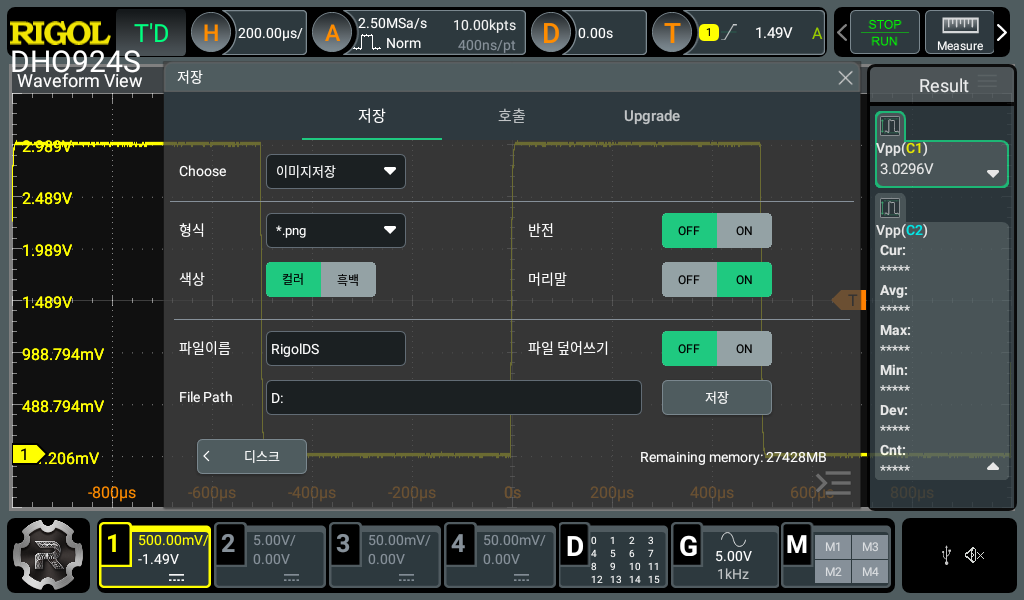

• “이미지 저장” 메뉴에서 다음 설정을 구성합니다:
• 형식: 이미지 포맷(*.png, *.bmp, *.jpg)을 선택합니다.
• 색상: 이미지의 색상을 “컬러” 또는 “회색” 중에서 선택합니다.
• 파일 이름: 원하는 파일 이름을 입력합니다.
• File path : 파일 경로 입력 필드를 탭하여 USB 저장 장치를 선택합니다(보통 “D:“로 표시됨). 이곳이 이미지가 저장될 위치가 됩니다.
• 모든 설정이 완료되면 “저장”을 클릭하여 이미지를 외부 USB 저장 장치에 저장합니다.

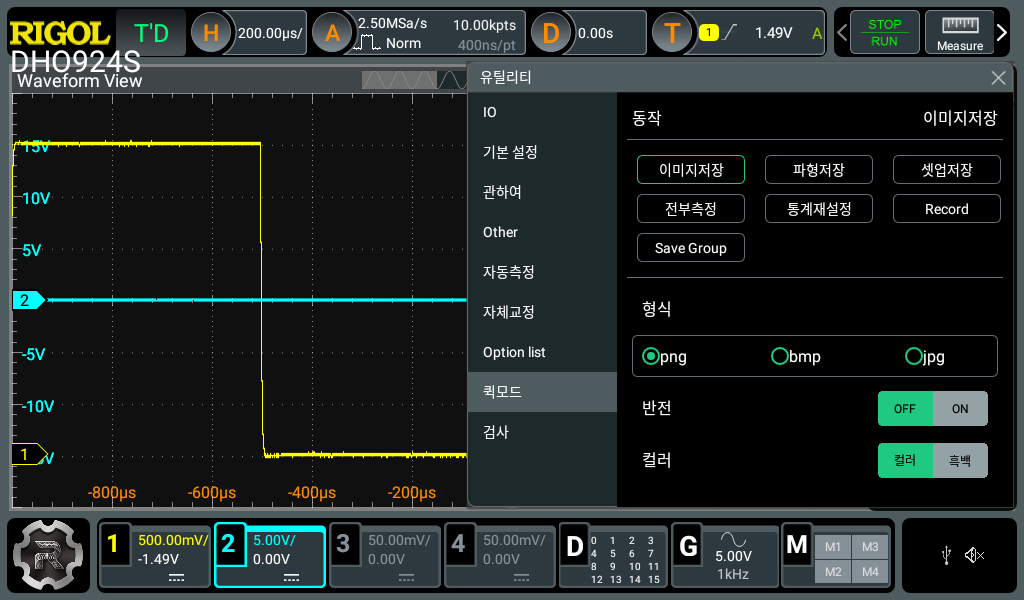

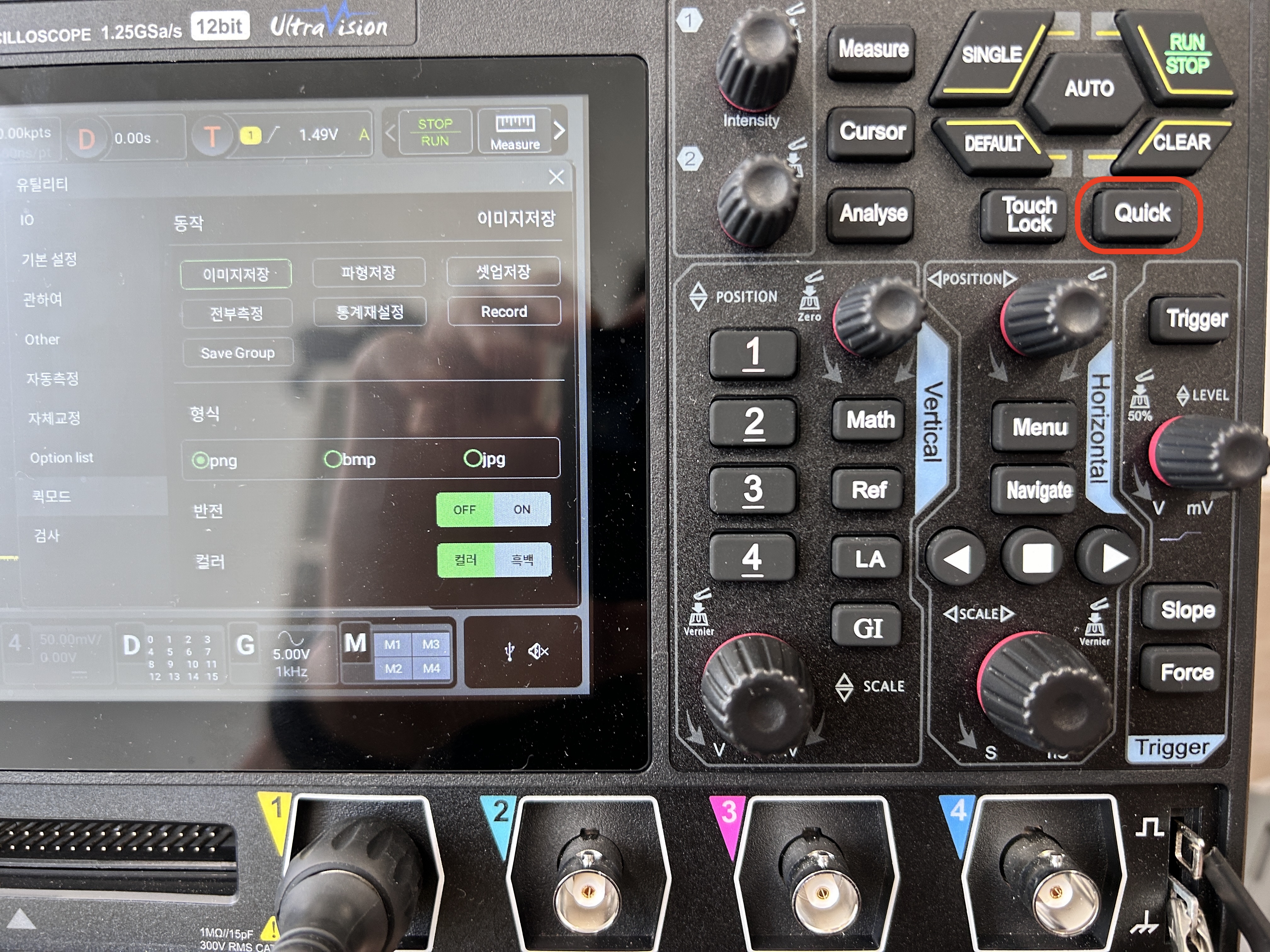

• 빠른 작업(Quick Action)을 “이미지 저장”으로 설정한 경우, 전면 패널의 Quick 키를 눌러 미리 설정된 옵션으로 이미지를 즉시 저장할 수 있습니다.
