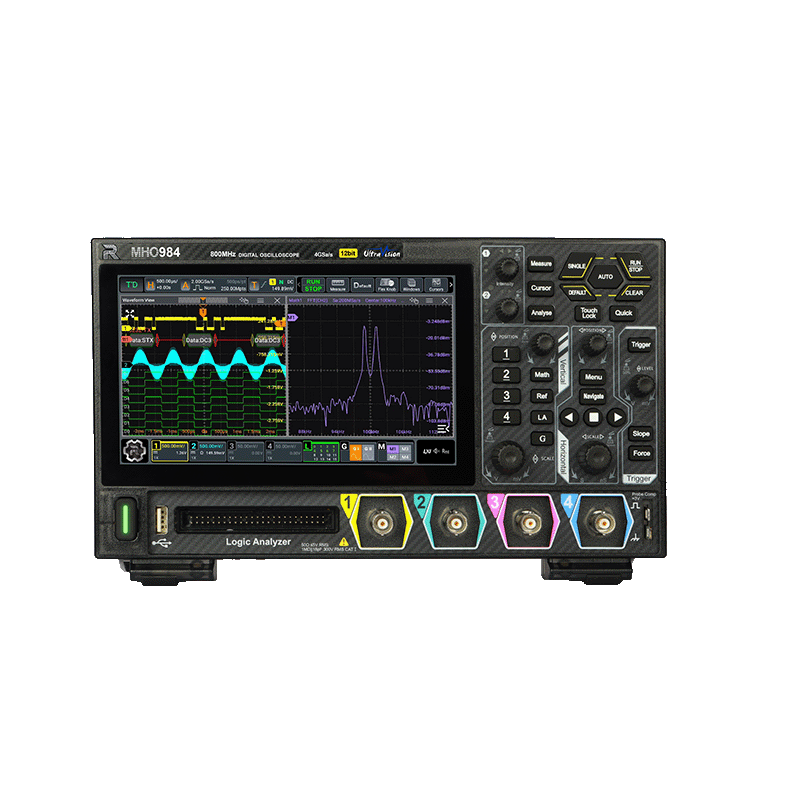

MHO984 오실로스코프를 이더넷(LAN)으로 연결하여 크롬 브라우저의 Web Control 기능을 통해 MHO900-BND 옵션 번들을 인증하는 방법은 다음과 같습니다.
먼저 오실로스코프와 PC를 네트워크로 연결하고 통신 설정을 확인해야 합니다.
물리적 연결: 오실로스코프 뒷면의 LAN 포트와 PC 또는 네트워크 허브를 이더넷 케이블로 연결합니다.
IP 주소 확인:
오실로스코프 화면 하단의 기능 탐색 아이콘을 누르고 Utility > I/O > LAN 메뉴로 진입합니다.
네트워크 환경에 따라 다음 3가지 모드 중 하나만 선택하여 설정해야 합니다.
Auto IP: PC와 오실로스코프를 1:1로 직접 연결할 때 사용합니다.
DHCP: 공유기나 허브를 통해 연결하여 자동으로 IP를 할당받을 때 'ON'으로 설정합니다.
Static IP: 특정 네트워크 환경에서 수동으로 IP 주소를 입력해야 할 때 사용합니다.
설정된 IP 주소(예: 192.168.1.10)를 확인합니다.
PC의 웹 브라우저(크롬 등)를 사용하여 오실로스코프에 접속합니다.
접속 방법: 브라우저 주소창에 오실로스코프의 IP 주소를 입력합니다 (예:
http://192.168.1.10).Web Control 실행: 접속 후 나타나는 웹 페이지에서 Web Control 메뉴를 클릭합니다. 이제 브라우저 화면에 오실로스코프의 인터페이스가 표시되며, 마우스로 실제 장비처럼 조작할 수 있습니다.
브라우저의 원격 제어 화면을 통해 다음과 같이 인증을 진행합니다.

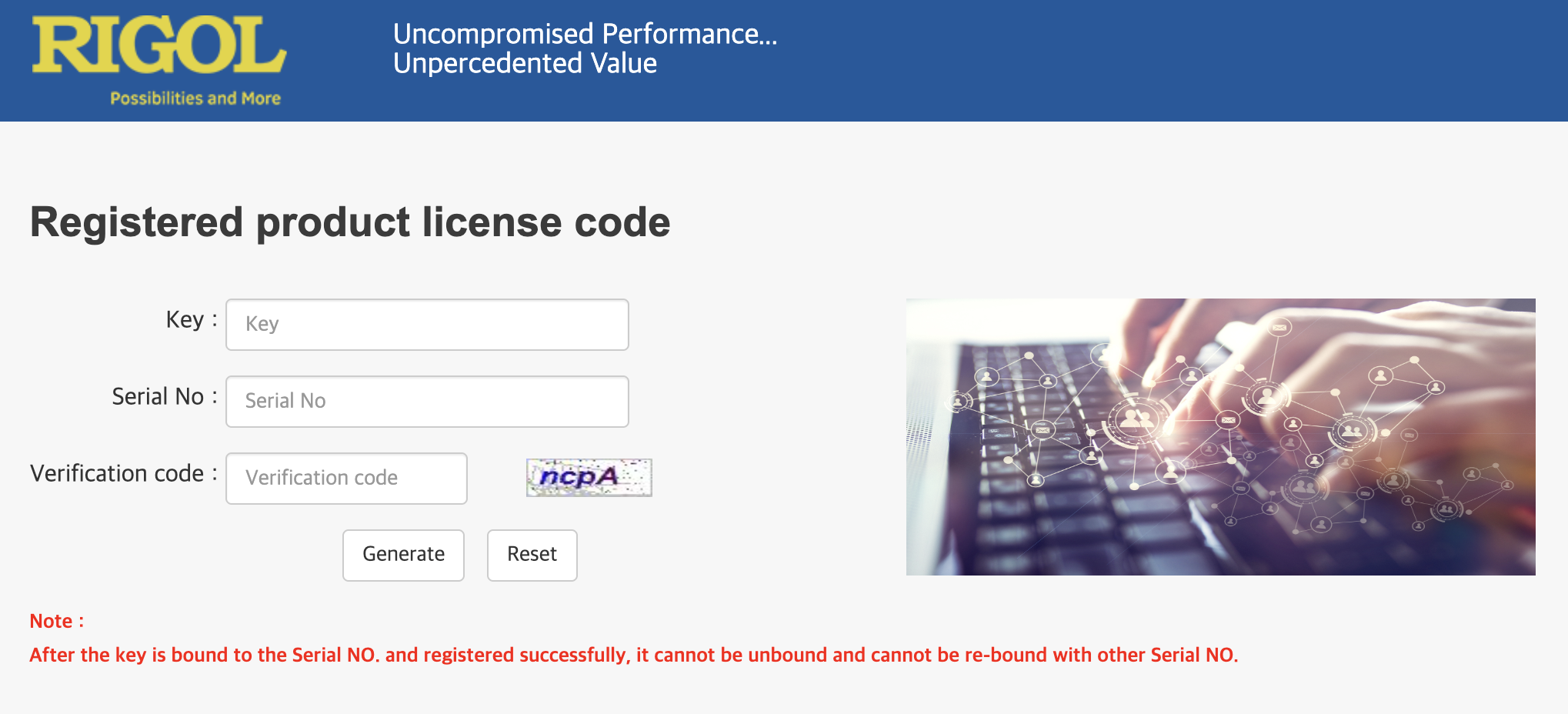

라이선스 사이트 접속: PC에서 RIGOL 라이선스 활성화 페이지(https://licenseen.rigol.com/CustomerService/ProductRight_EN)에 접속합니다.
활성화 코드 생성:

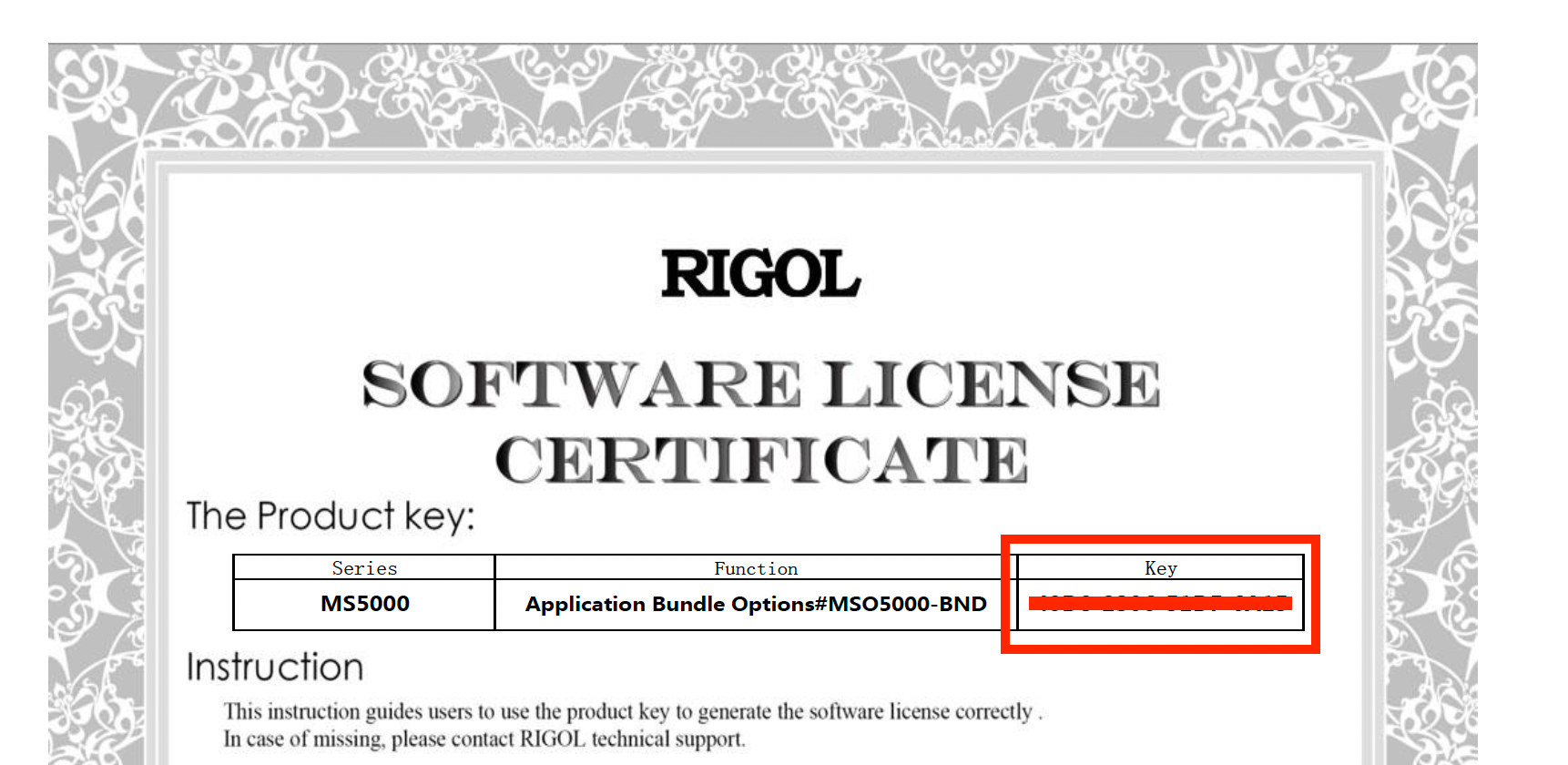

구매 시 받은 PDF 라이선스 파일에 포함된 라이선스 키(License Key)를 입력합니다.
오실로스코프의 기기 시리얼 번호(SN) 와 화면의 확인 코드를 입력한 후 Generate 버튼을 클릭합니다.

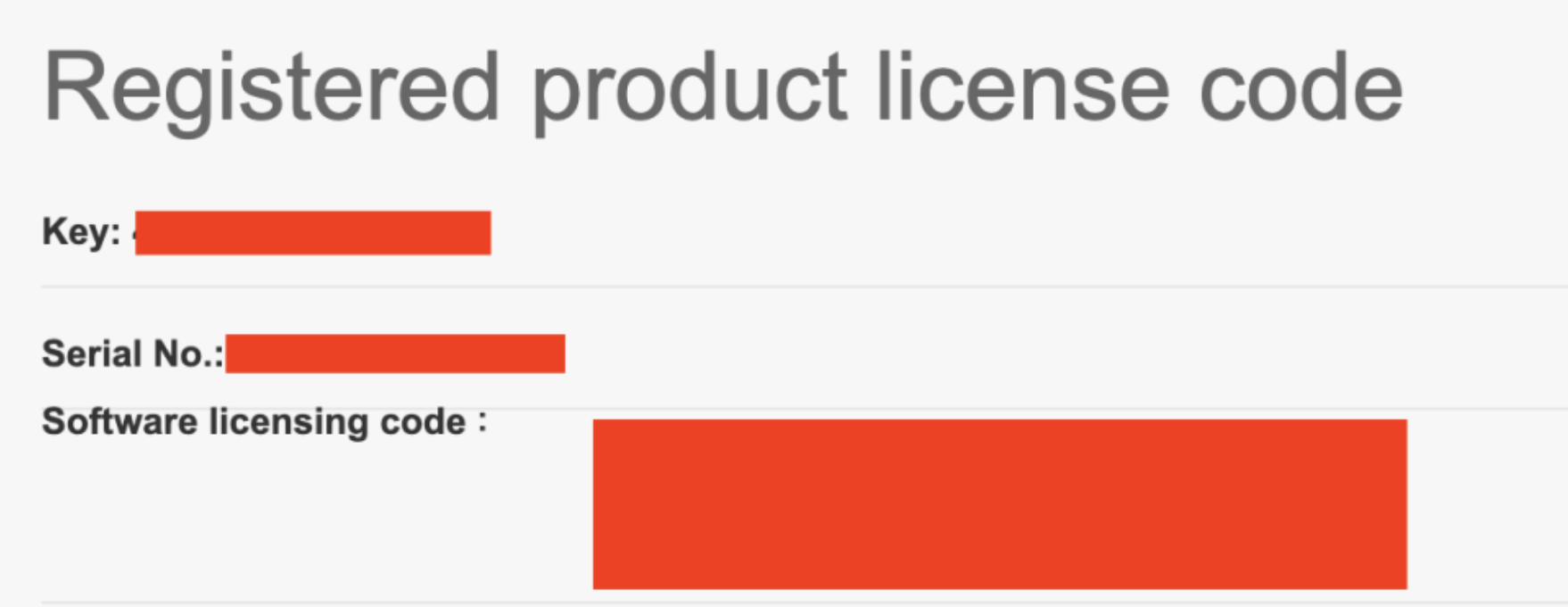

코드 복사: 생성된 소프트웨어 라이선스 코드(Software License Code)를 복사합니다.
명령어 전송을 통한 설치:
PC 브라우져에서 Web Control 화면의 통신 터미널(SCPI PANEL CONTROL 탭)을 엽니다.
다음 형식으로 명령어를 만들어 입력하고 전송(Send)합니다.
:SYSTem:OPTion:INSTall MHO900-BND@소프트웨어라이센스코드
(예:
:SYSTem:OPTion:INSTall MHO900-BND@5422a844a7335736b308e2a3fb46f93597dd8884fa12f74f89c5774bbd44fefe308d25141d058baac4996670f6f177e3)
인증 확인: Utility > Option List 메뉴로 이동하여 MHO900-BND 옵션의 상태가 'FOREVER' 로 변경되었는지 확인합니다.
MHO900-BND 구성: 이 번들 옵션에는 AFG100(파형 발생기), AUDIOA, AUTOA, FlexA, AEROA 등 다양한 프로토콜 분석 기능이 포함되어 있습니다.
원격 아이콘: Web Control이 성공적으로 연결되면 오실로스코프 화면 상단에 원격 제어 아이콘(Rmt)이 표시됩니다.
